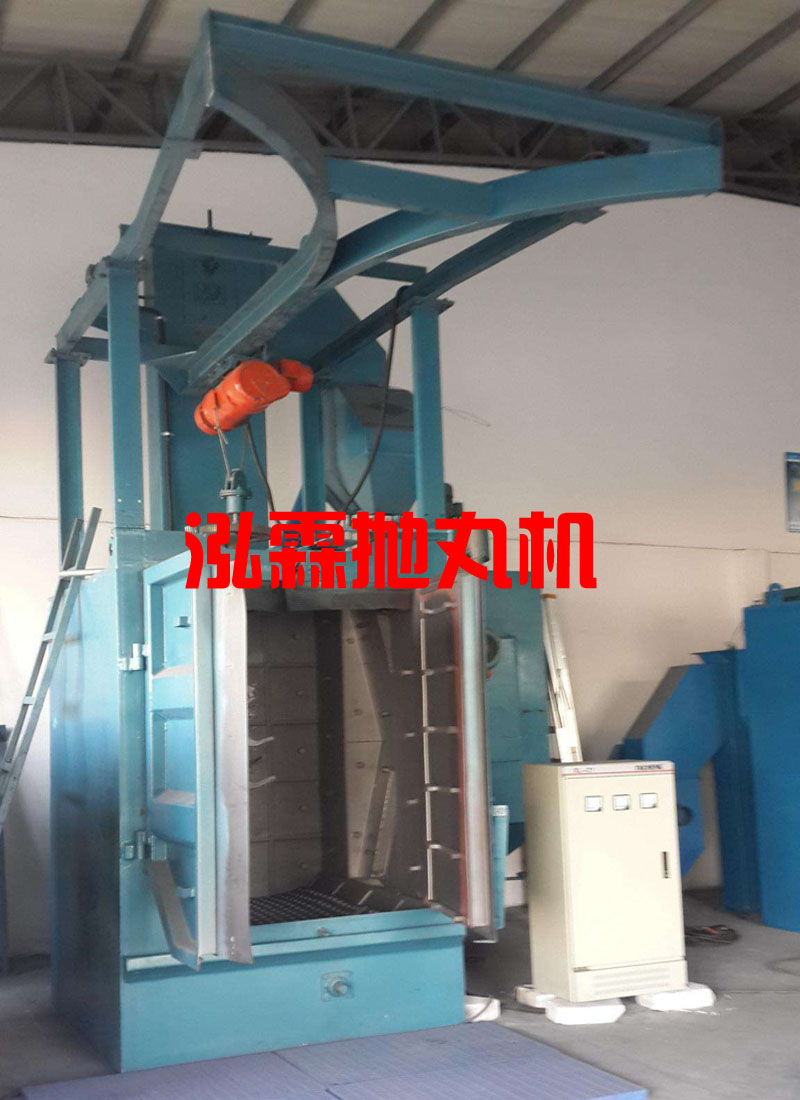

Q376双吊钩式抛丸机

产品介绍

Q376双吊钩式抛丸机简介

    Q376双吊钩式抛丸机是青岛泓霖智能机械公司独立研制的一种新型抛丸清理机。是我们在国内广泛调研的基础上,按照用户的迫切要求,在原Q376E的基础上研制成功的。

Q376双吊钩式抛丸机优点

◆ 采用倍受欢迎的无地坑结构形式,即节省了地坑基础的施工费用及时间,又解决了南方用户因地坑存水而造成提升机内的丸砂锈蚀结块的问题。

    ◆ 采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器,能显著地提高清理效率、获得满意的清理质量。

    ◆ 模拟抛射图及抛丸机的所有图纸均采用计算机辅助设计(CAD)绘制,抛丸器的布置更为合理。提高了弹丸利用率,保证了清理效果,减小了对室体护板的磨损。

    ◆ 采用1吨电动葫芦吊挂工件的工作方式,吊钩有独自的行走轨道,工作时无需换轨,有效地减小了装卸工件的时间。    ◆ 吊钩具有升降、运行和室内旋转的功能。

    ◆ 采用手动开、关门方式。

Q376双吊钩式抛丸机的用途

    Q376双吊钩式抛丸机适合于对多品种、小批量铸件、锻件及钢结构件进行表面清理及抛丸强化,以去掉工件表面的粘砂、砂芯及氧化皮;亦适合于对热处理件的表面清理及强化;尤其适合于不


宜碰撞的细长、薄壁件的清理。

    我们应用抛丸清理技术来达到除锈、强化的目的,是因为抛丸清理现在仍然是世界上最经济和最可靠的方法。抛丸清理跟其它清理技术相比具  有下述优点:

    ◆ 提高机械产品和金属构件的抗疲劳性能

    ◆ 消除应力集中

    ◆ 延长其使用寿命

    ◆ 优化工件的表面工艺状态

    ◆ 大大提高清理效率

    ◆ 减轻清理工作的劳动强度

    ◆ 减轻环境污染

    本设备广泛应于机械制造、工程机械、矿山机械、压力容器、汽车、船舶等行业,用于提高其产品零部件的外观质量和表面工艺状态。

Q376双吊钩式抛丸机技术规格:

    ◇ 被清理工件的最大尺寸

    直径*高            Φ800´1100 mm


    ◇ 吊钩

    吊钩载重           500kg

    自转速度           2.8r/min

    电机功率           0.75KW

    运行速度           20m/min

    电机功率           0.75KW

    升降速度           8m/min

    电机功率           2*1.5KW


    ◇ 抛丸器

    直径               Φ380mm

    抛丸量             2´125kg/min

    功率               2´7.5KW


    ◇ 提升机

    提升量             15t/h

    皮带速度           1.21m/s

    功率               1.5KW


    ◇ 分离器

    分离量             15t/h

    分离区风速         4-5m/s


    ◇ 螺旋输送器

    输送量             15t/h


    ◇ 清理一钩工件所需时间

    铸件               4-15min

    锻焊件             3-12min


    ◇ 弹丸

    首次装入量         0.4t

    直径               0.2-2.0mm


    ◇ 风量

    总风量             5000m³/h

    清理室             3500m³/h

    分离器             1500m³/h

    风机功率           4KW

   ◇ 总功率          25KW

Q376双吊钩式抛丸机机器的操作程序

    1、除尘系统开

    2、吊钩在室外装工件

    3、吊钩开入室内,运行停止

    4、大门关闭,吊钩自转开始

    5、提升机开

    6、抛丸器开

    7、供丸系统闸门开,清理开始

    8、清理完毕,抛丸器停,供丸系统闸门关闭

    9、吊钩自转停止

    10、提升机停 (如继续清理可不停)

    11、大门打开,吊钩开出室外卸件

    12、除尘系统停止(如继续清理可不停)

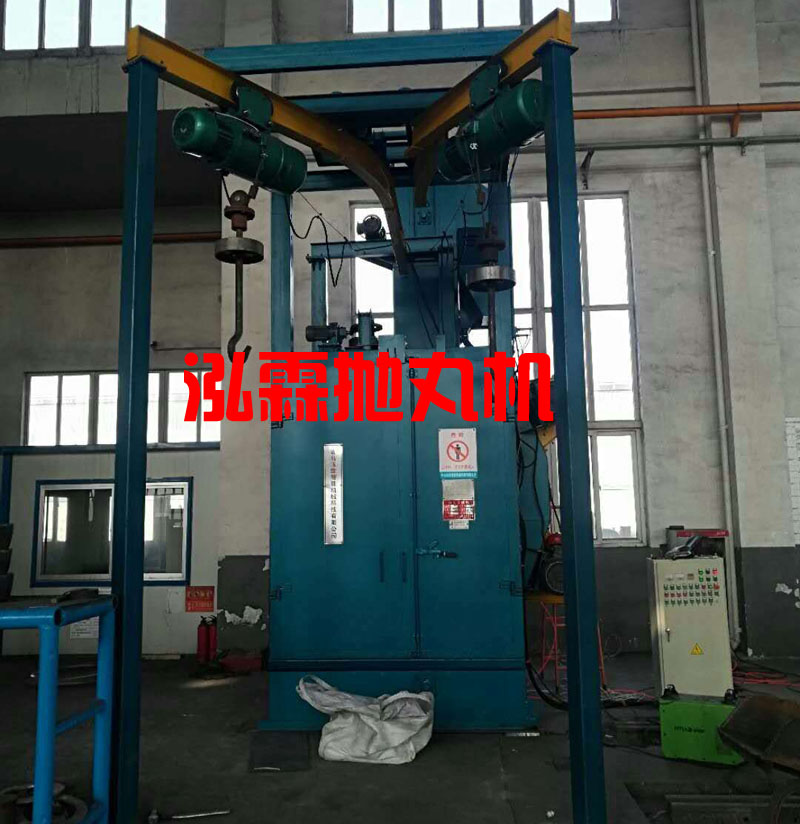

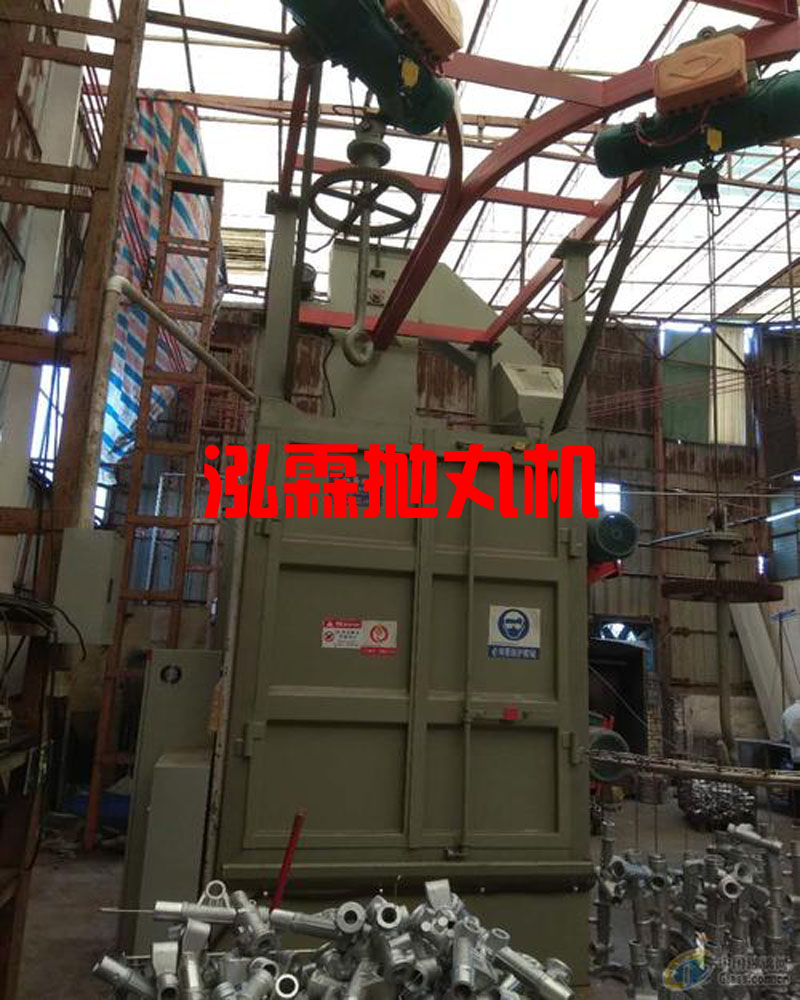

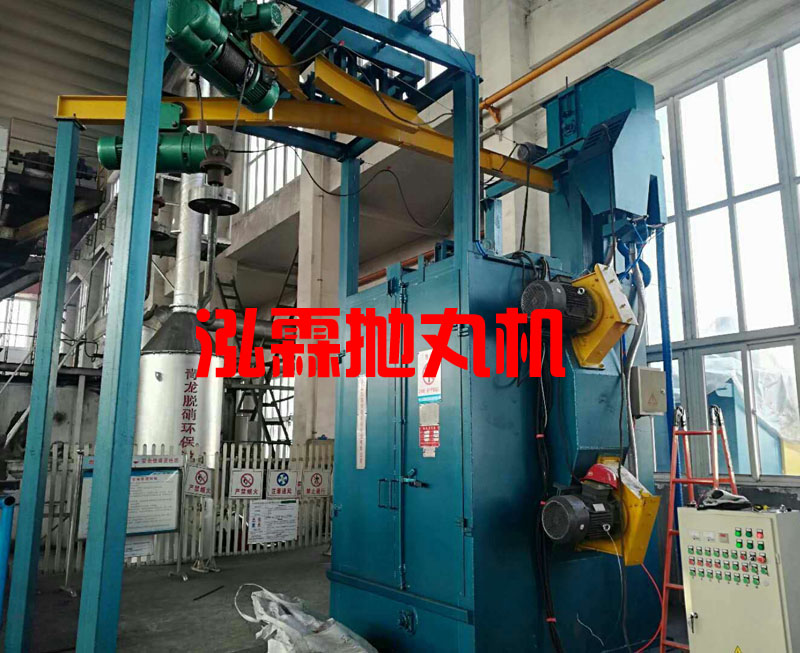

Q376双吊钩式抛丸机泓霖部分客户案例展示

Q376双吊钩式抛丸机


Q376双吊钩式抛丸机


Q376双吊钩式抛丸机


Q376双吊钩式抛丸机

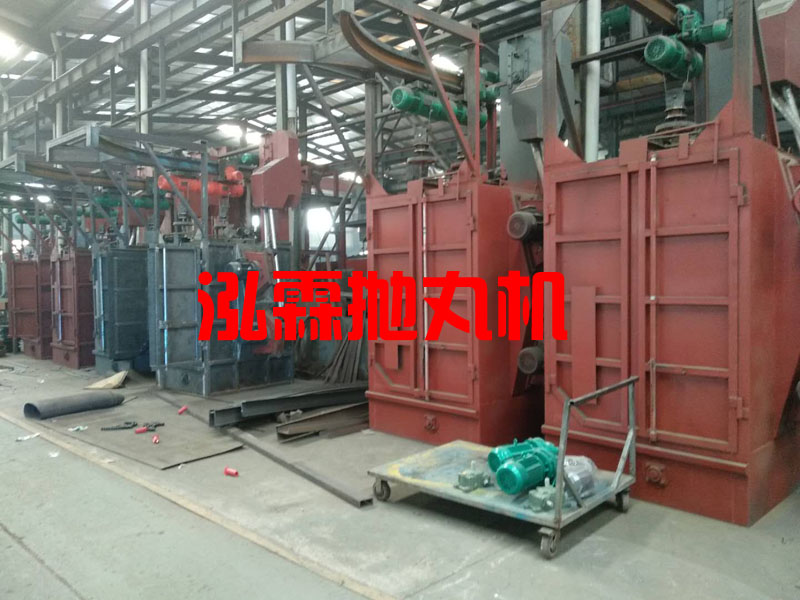

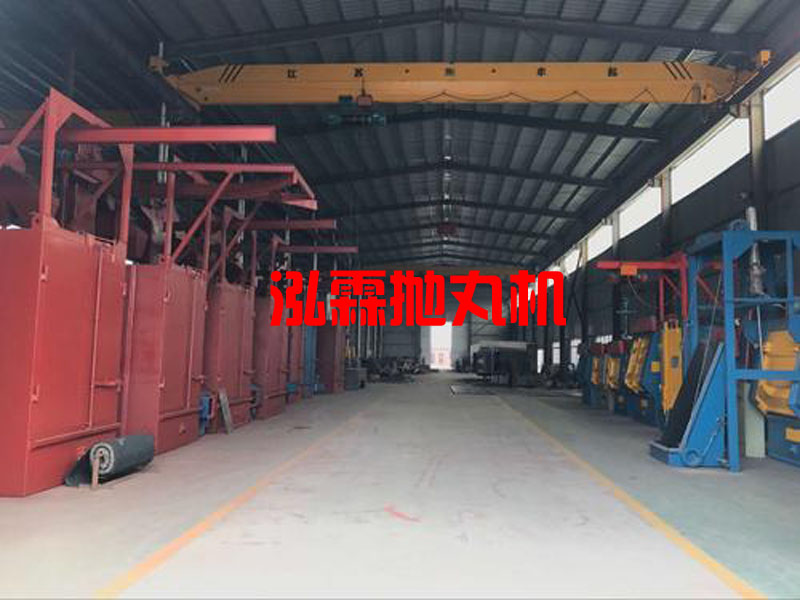

吊钩式抛丸机现货车间


吊钩式抛丸机大量现货待发
